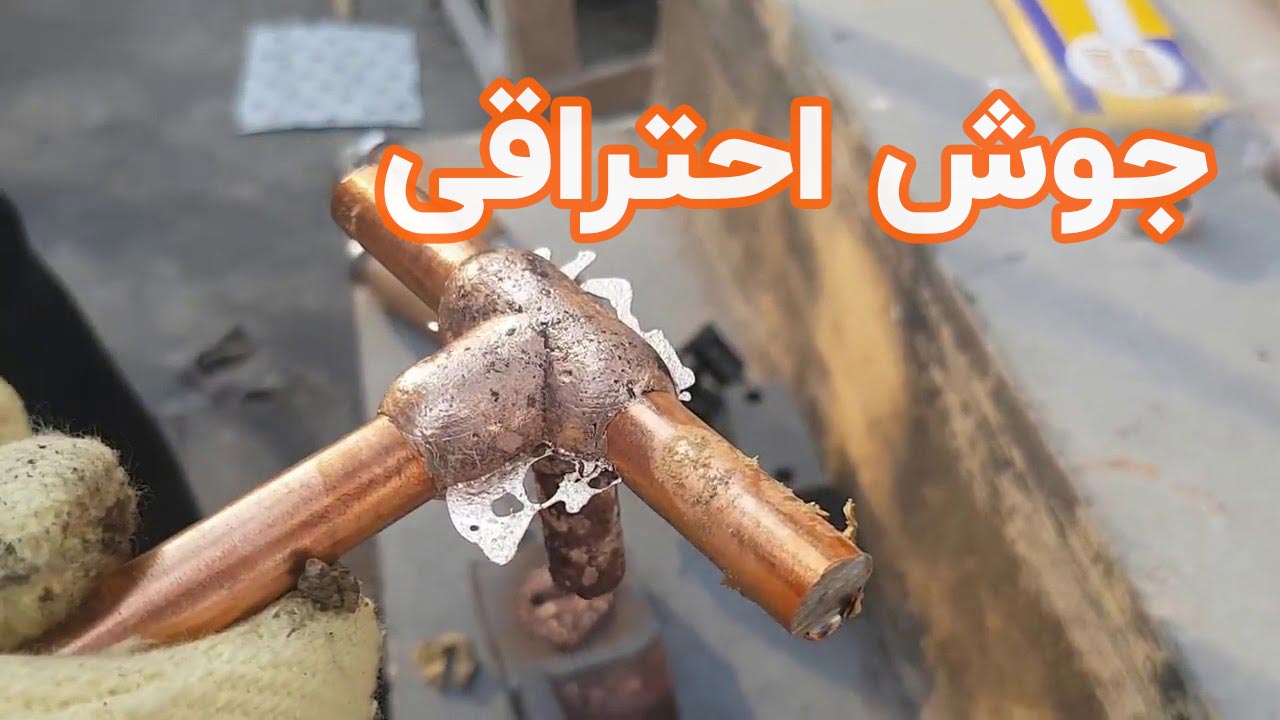

جوش احتراقی یا اگزوترمیک

جوش احتراقی روشی ساده و به صرفه برای ایجاد اتصالات ارتینگ الکتریکی دائم و با کیفیت بسیار بالا به حساب می آید. در طول فرآیند جوشکاری احتراقی ، از واکنش دمای بالای اکسید مس و آلومینیوم درون یک قالب نیمه دائم گرافیتی، به منظور شکل دادن به اتصالات الکتریکی، که عمدتا بین مس به مس و مس به فولاد است، استفاده می شود.

برای انجام جوشکاری گرماده، نیازی به داشتن منبع خارجی برق و یا حرارت نیست.

این سیستم همچنین به دلیل سادگی عملکرد و راحتی حمل کردن آن، مناسب برای استفاده میدانی خواهد بود.

ایجاد اتصال به وسیله جوش گرماده، عمل ساده ای است که برای انجام آن به یک قالب، پودرجوش، گیره دستی و ابزار جوش احتراقی، نیاز خواهید داشت.

این اتصلات از ویژگی هایی مانند: دوام زیاد، میزان رسانایی بالا و پایداری در برابر جریان های خطای مکرر، برخوردار بوده و در برابر خوردگی مقاومت فوق العاده ای از خود نشان می دهد.

اکثر اتصالات گرماده ای که پیوند اتصالی را برقرار میکنند، از مساحت سطح مقطع حداقل دو برابری نسبت به رساناهای ارتینگ،برخوردار هستند.

تصویر: مس بدون پوشش در یک محفظه بتنی را میتوان به طور مستقیم با استفاده از کلمپ های میلگرد (rebar clamps) به یک میلگرد متصل کرد.

در این عکس برای انجام این کار از سیستم جوش احتراقی استفاده شده است.

-بتنی که میلگرد را احاطه کرده است به عنوان یک بافر(buffer) عمل کرده و به جلوگیری از عمل  گالوانیک (ویژگی عبورالکتریسیته دراثر واکنش شیمیایی) خاک کمک می کند.

*میلگرد فولادی فرو رفته دربتن تقریبا ازپتانسیلی هم اندازه با مس برخودار است، بنابراین دچار خوردگی نخواهد شد.*IEE-Std.142-1991

(عمل پیشنهاد شده توسط موسسه IEEE برای زمین کردن سیستم های برق صنعتی و تجاری)

چگونگی ایجاد یک اتصال جوش احتراقی

ایجاد یک پیوند اتصالی به وسیله جوش کدولد عمل ساده ای است که برای انجام آن به یک قالب، پودرجوش، گیره دستی و لوازم تمیز کننده مختلف نیاز خواهید داشت، که در پایین مراحل انجام آن با جزییات آورده شده است.

  1. بعد از اطمینان از خشک بودن قالب به وسیله گرما دادن و یا تست اتصال، رساناهای تمیز را در آن قرار دهید.
  2. قالب را به وسیله گیره دستی قفل کرده، سپس دیسک نگهدارنده فلز را در قسمت تحتانی ظرف مخصوص ذوب فلز که درون قالب جوش احتراقی است، قرار دهید.
  3. پودر جوش را به درون قالب ریخته و مقداری کمی از آن را به منظور تسهیل در ایجاد اشتعال بر روی لبه  قالب قرار دهید.
  4. با احتیاط درپوش قالب رو ببندید.
  5. با استفاده از تفنگ جرقه ای پودرشروع کار را مشتعل کنید.
  6. عکس العمل جوش کدولد اتفاق می افتد. قبل از بازکردن سرپوش قالب، چند ثانیه ای صبر کرده و اجازه دهید انجماد صورت بگیرد.
  7. جوش را برداشته و قبل از ایجاد اتصال بعدی قالب را به دقت تمیز کنید.

محصولات زیر، اجزاء تشکیل دهنده جوش احتراقی را به منظور میسر کردن اتصال و پیوند به طور کلی مورد بررسی قرار داده است.

جوش احتراقی میله به میله
جوش احتراقی میله به میله
جوش احتراقی میله به میله ارتینگ
جوش احتراقی میله به میله ارتینگ
جوش گرماده میله به سطح فولادی
جوش احتراقی میله به سطح فولادی
جوش احتراقی کابل به میله
جوش احتراقی کابل به میله
جوش احتراقی کابل به کابل
جوش احتراقی کابل به کابل
جوش احتراقی کابل بله میله ارتینگ
جوش احتراقی کابل بله میله ارتینگ
جوش احتراقی کابل به میلگرد
جوش احتراقی کابل به میلگرد

برای بررسی موجودی اتصالات تصویر در لیست محصولات شرکت تجهیزات سیستم زمین و خرید به صورت عمده از طریق صفحه تماس با ما ارتباط برقرار کنید.

نصب و راه اندازی و پشتیبانی به همراه قالب های خاص سفارشی برای مشتریان متناسب با کاربرد مورد نظر نیز قابل تولید خواهند بود.
