قالب جوش احتراقی
سیستم اتصالات جوش احتراقی یکی از پر مصرف ترین نوع اتصالات در سیستم های ارتینگ ، حفاظت صاعقه و حفاظت خوردگی میباشد و جهت اجرای اتصال جوش احتراقی یکی از عناصر قالب جوش احتراقی میباشد ، که با توجه به نوع اتصالات تامین میگردد .

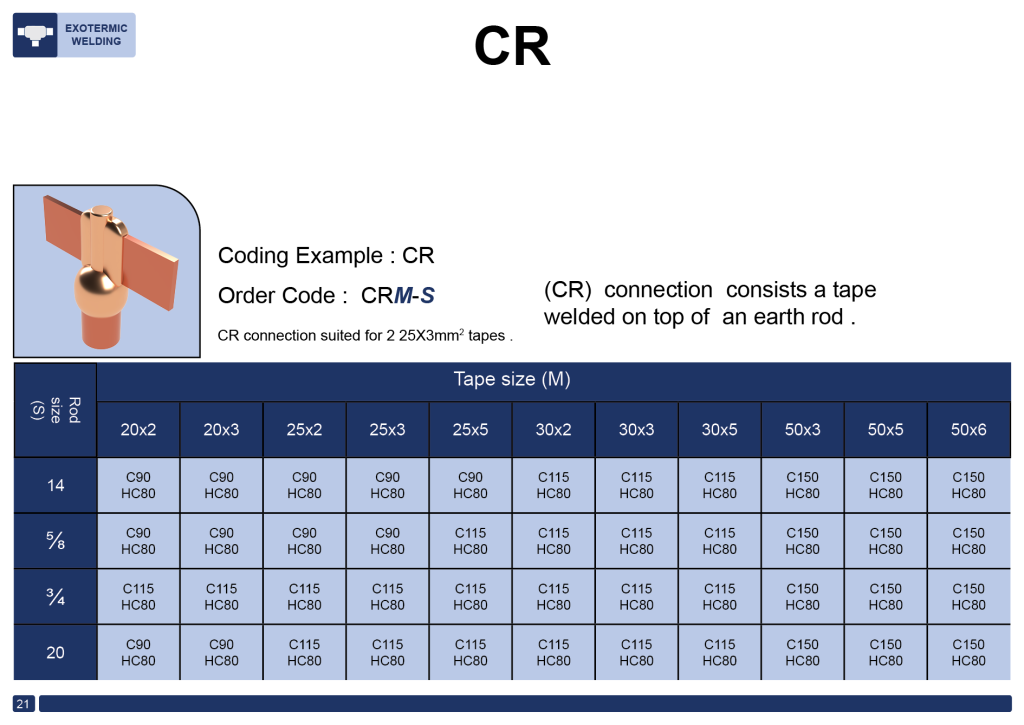

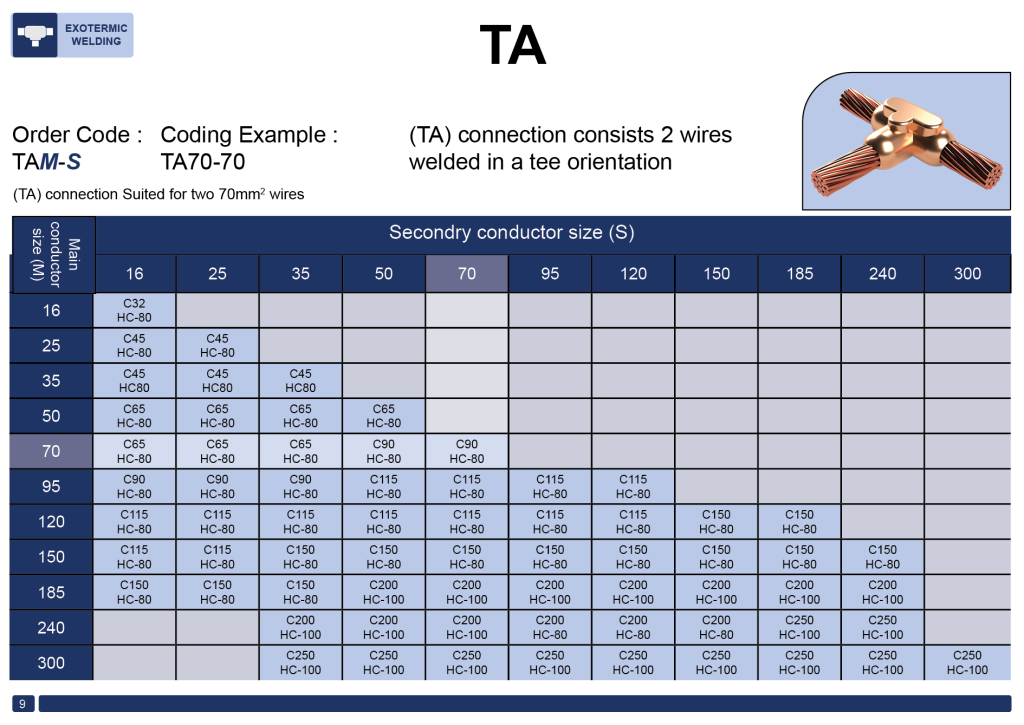

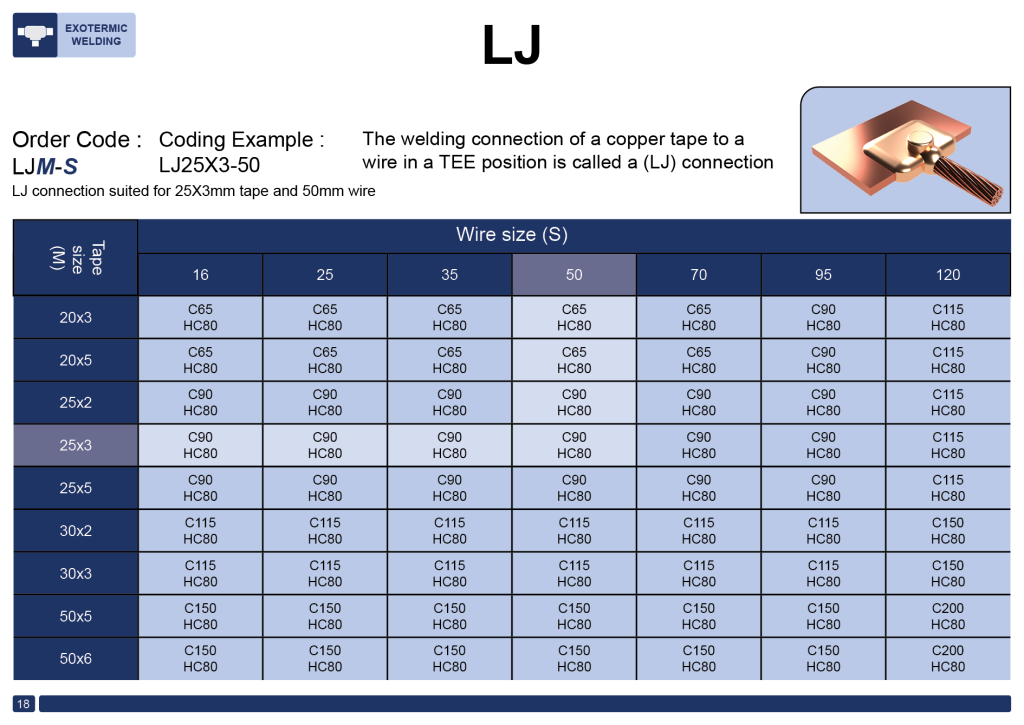

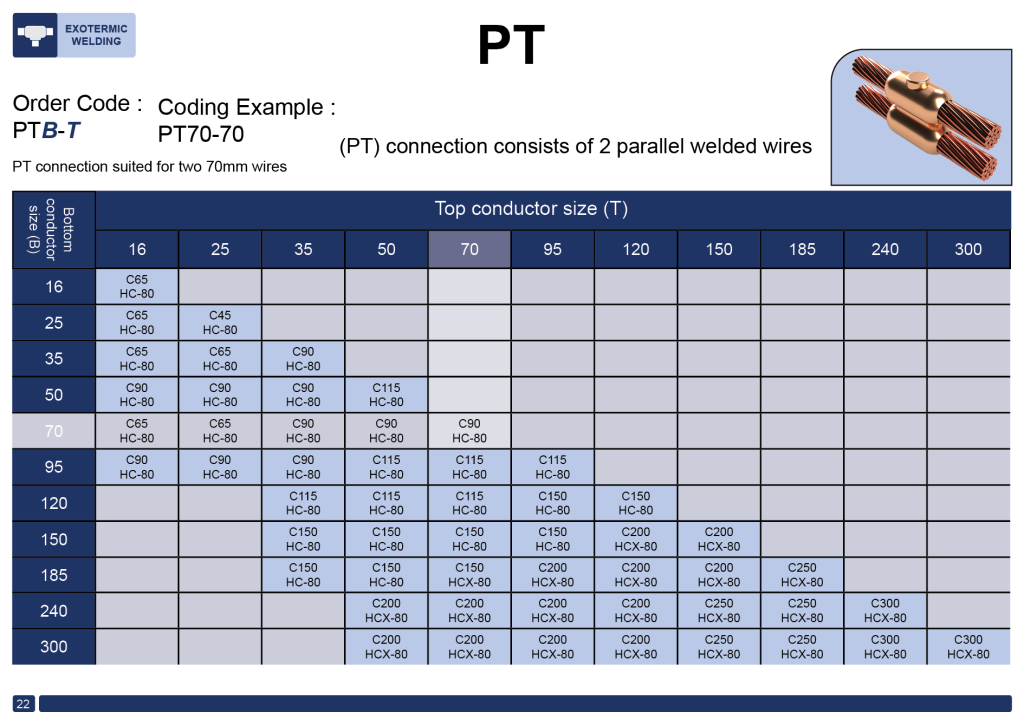

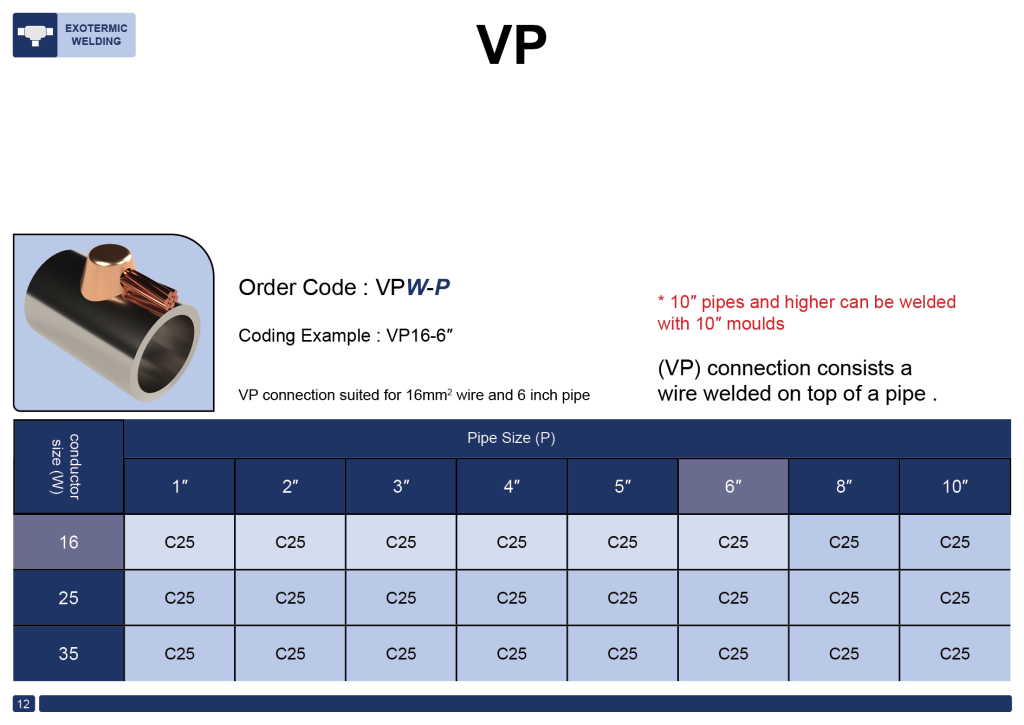

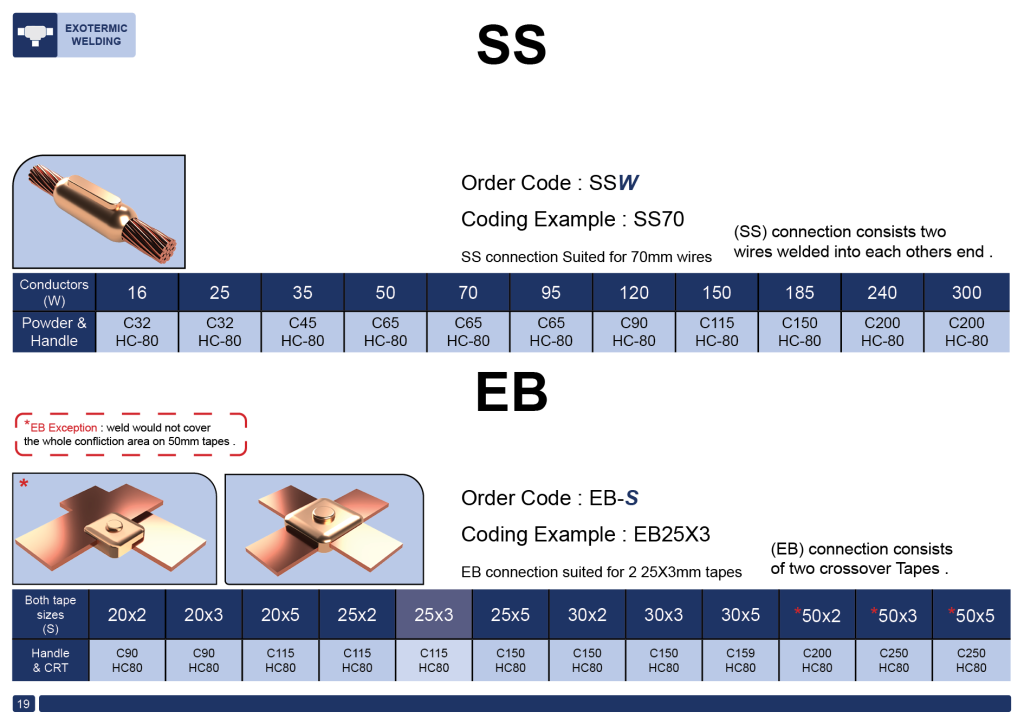

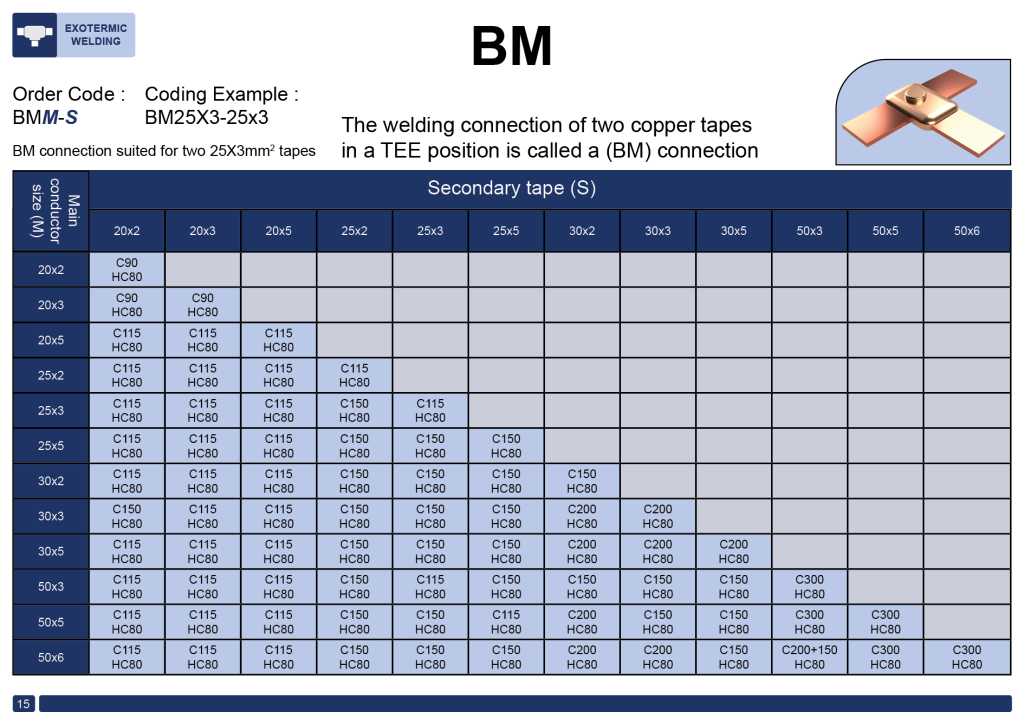

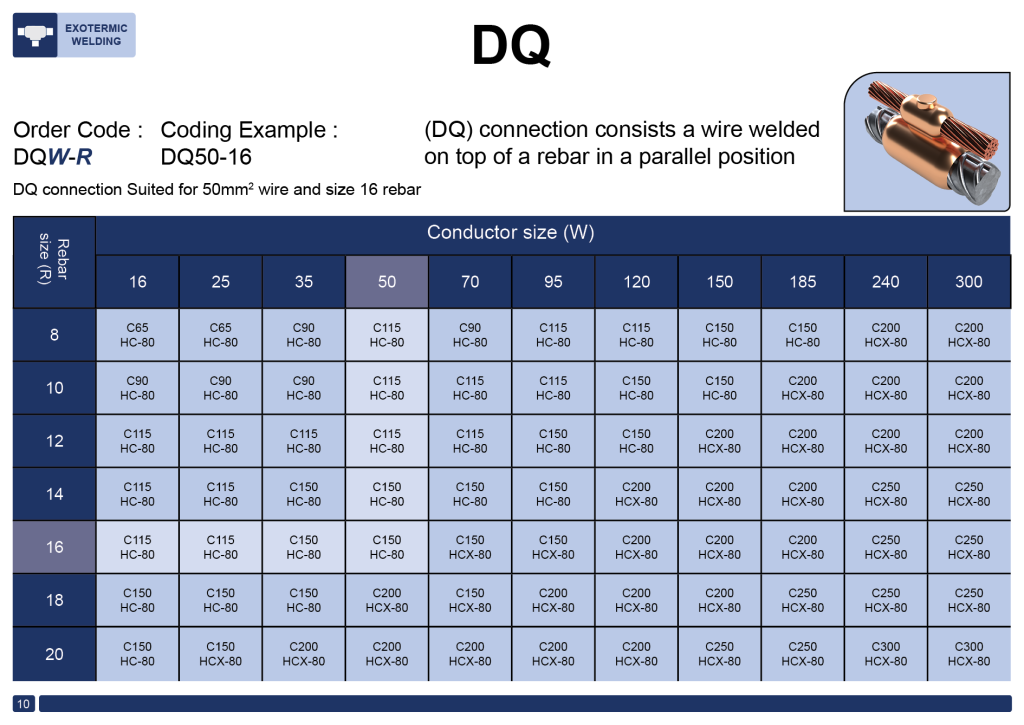

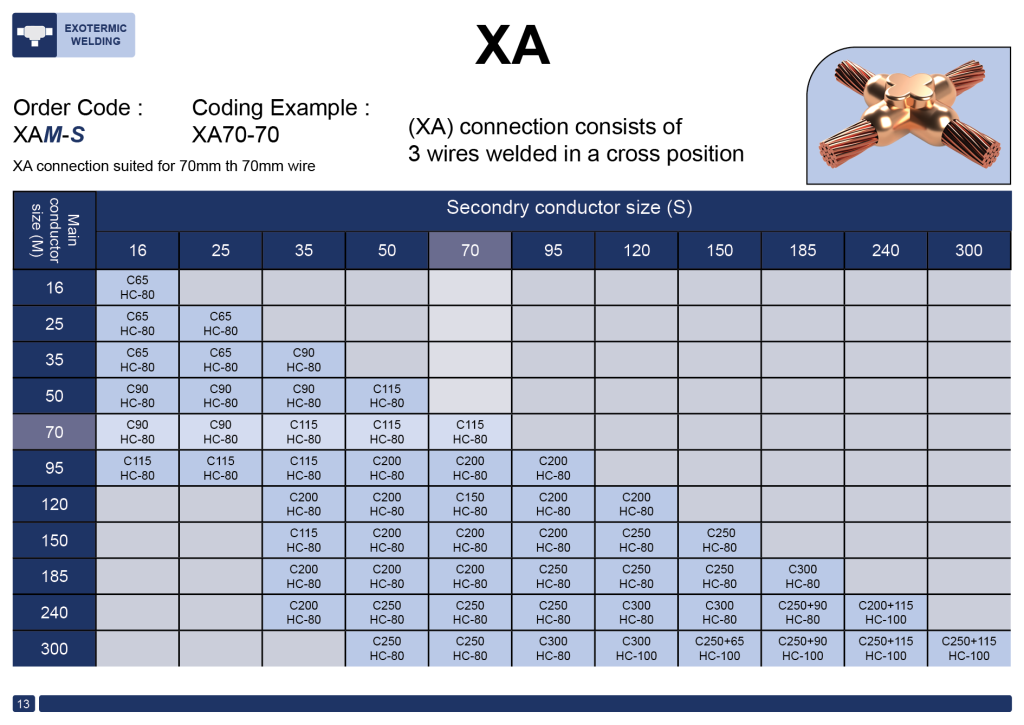

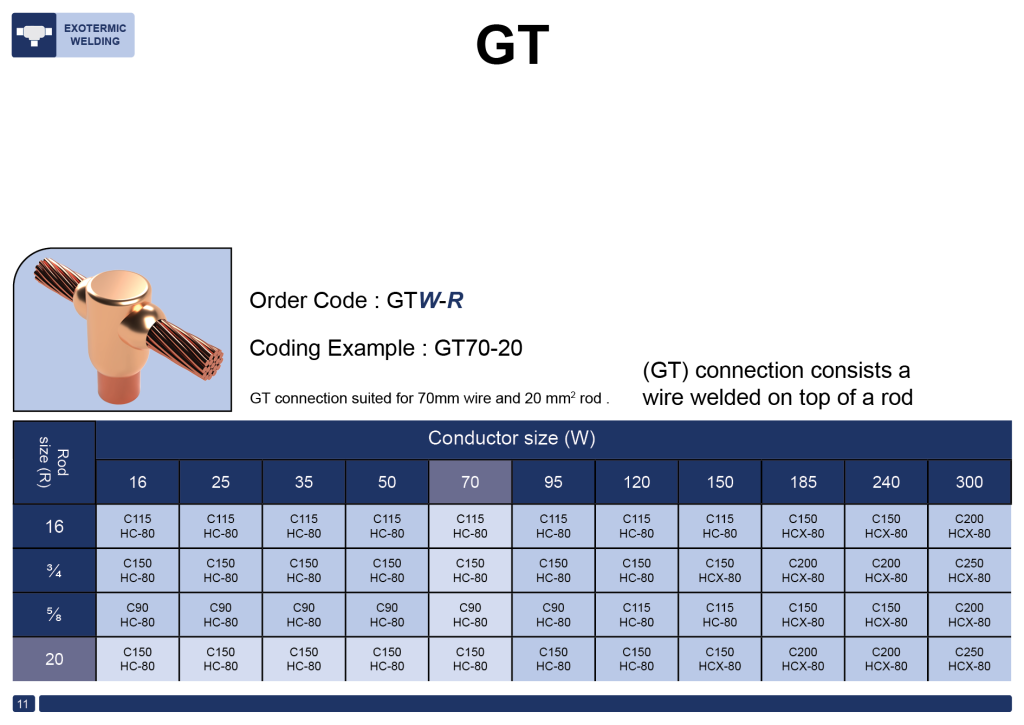

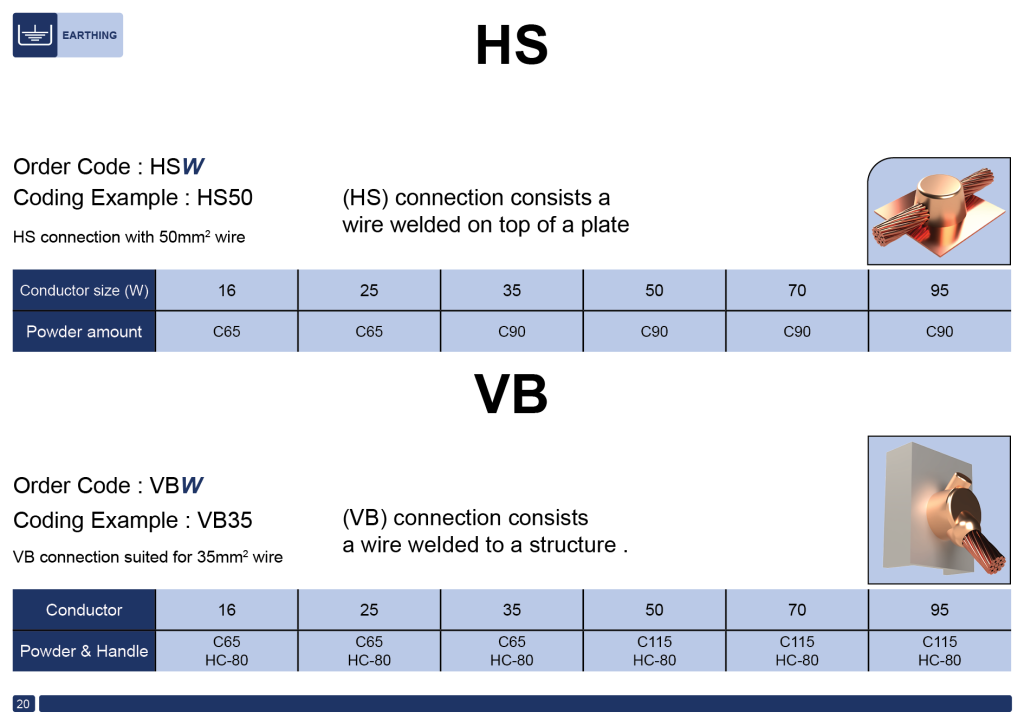

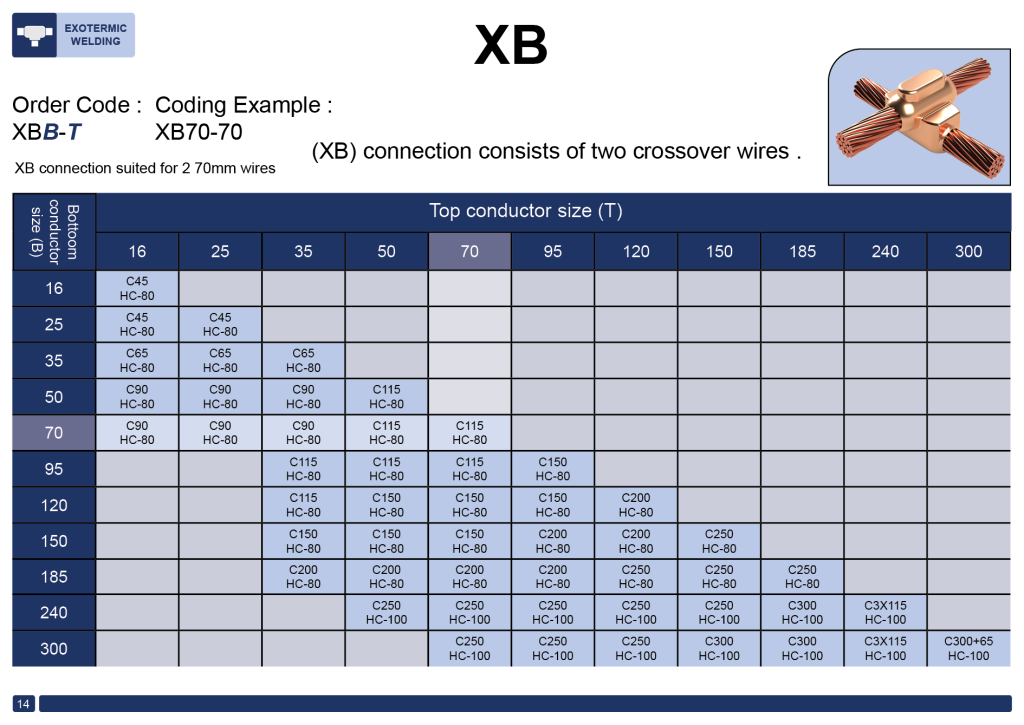

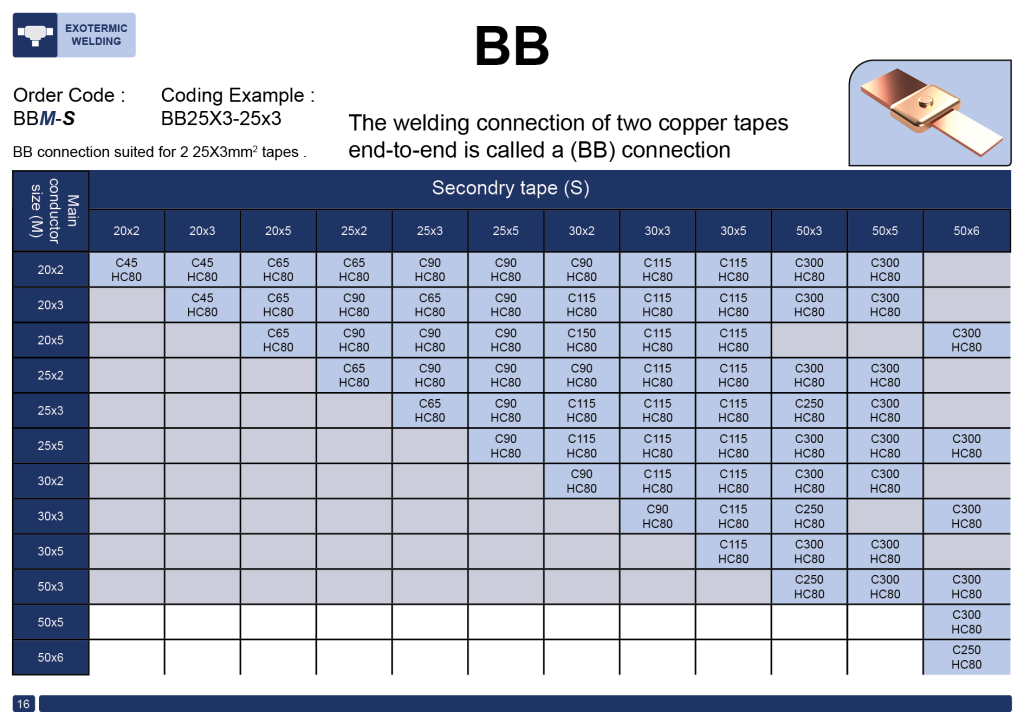

اتصالات جوش احتراقی با توجه به نوع اتصال و سایز هادی های مورد استفاده نیاز به قالب مخصوص دارند ، از انواع اتصالات پر کاربرد میتوان به اتصالات سه راهی ، چهار راهی ، موازی ، سر به سر ، اتصال به صفحه ، اتصال به لوله و اتصالات به سازه فلزی نام برد. جهت دریافت لیست کامل انواع قالب های تولیدی شرکت تجهیزات سیستم زمین به کاتالوگ شرکت مراجعه فرمایید .
قالب جوش احتراقی ، از جنس گرافیت با دانسیته مشخص میباشد ، دلیل استفاده از گرافیت ، توان تحمل حرارت بالاست ، که طی فرایند جوش احتراقی اعمال میگردد ، هر قالب با توجه به مشخصات اتصال مورد نیاز تولید شده و به طور معمول طول عمری برابر 40 تا 50 اتصال دارد ، طول عمر هر قالب بسیار وابسته به نحوه استفاده و رعایت کردن دستورالعمل ها است .
جهت استفاده از قالب جوش احتراقی ، نیاز به دستگیره مخصوص و کیت ابزار است ، کیت ابزار شامل تجهیزات مورد نیاز جوشکاری و تمیز کاری قالب است و دستگیره طراحی و ساخته شده برای باز و بسته کردن قالب در حالت گرم است ، استفاده از دستگیره مخصوص الزامیست .
توضیحات
قالب جوش احتراقی از متریال گرافیت درجه یک ساخته و با استفاده از فرز CNC قالب تراشی میشود ، هر قالب به طور کلی از 3 قسمت کفی ، بدنه و درب تشکیل شده که در بعضی اتصالات کفی وجود ندارد ، ابعاد قسمت های تراش خورده داخل قالب استاندارد های پیچیده دارد و این ابعاد مشخص کننده ابعاد اتصال جوشی پس از اتمام کار است ، اتصال جوشی مطابق استاندارد ها باید توان عبور جریان های بالا و همچنین مشخصه های مکانیکی خاص باشد که برای به دست آمدن مشخصه های الکتریکی و مکانیکی مذکور ابعاد دقیق و محاصبه شده در نظر گرفته میشود ، همچنین مجاری و منافذی تعبیه شده در قالب جهت انباشت سرباره جوش و جدا سازی سرباره که مشخصه های ابعادی آن مهندسی شده و دقیق است .
دانلود
