UL467       INSO18.499        IEC62561    ECM 21 ATEX 4743 X

R.E.A

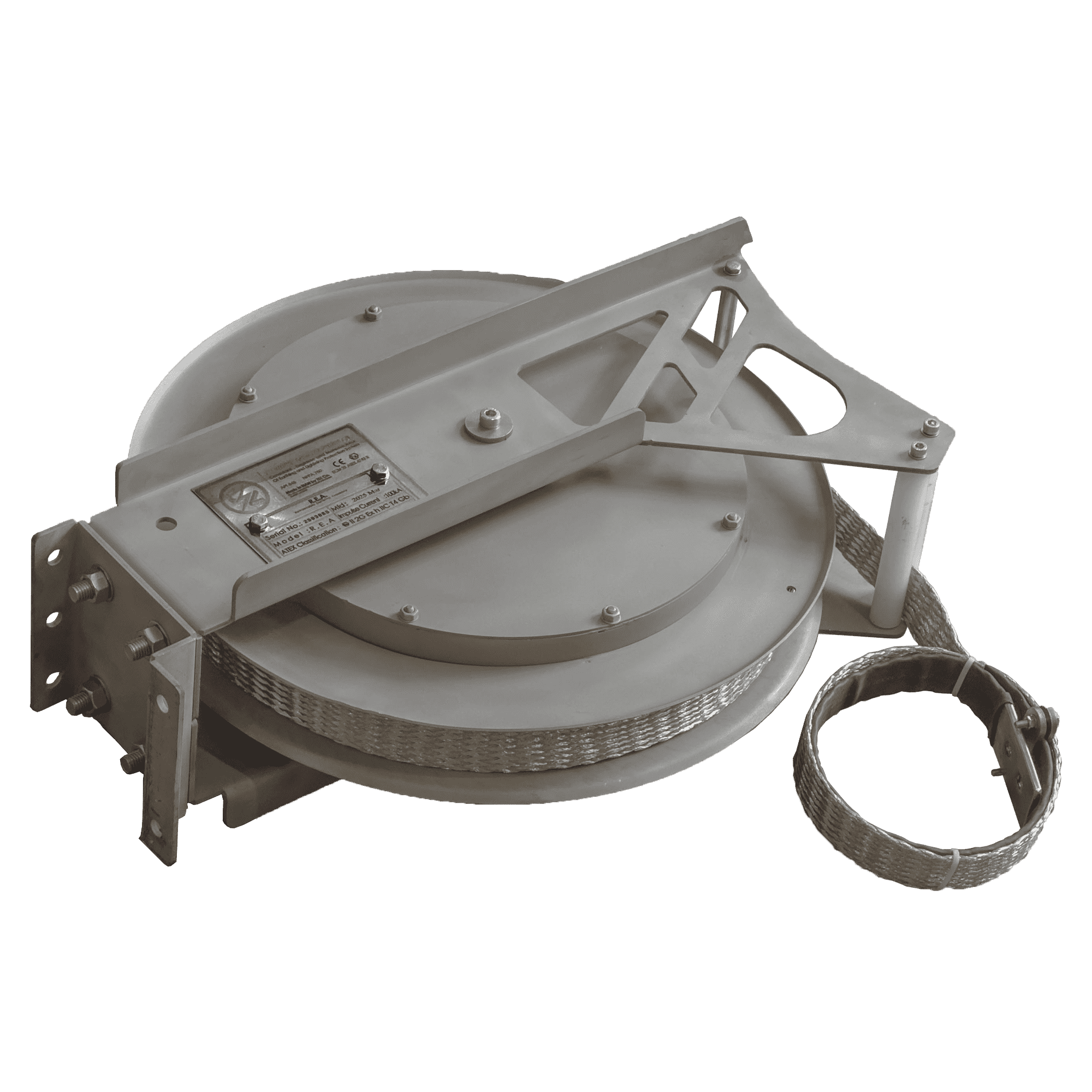

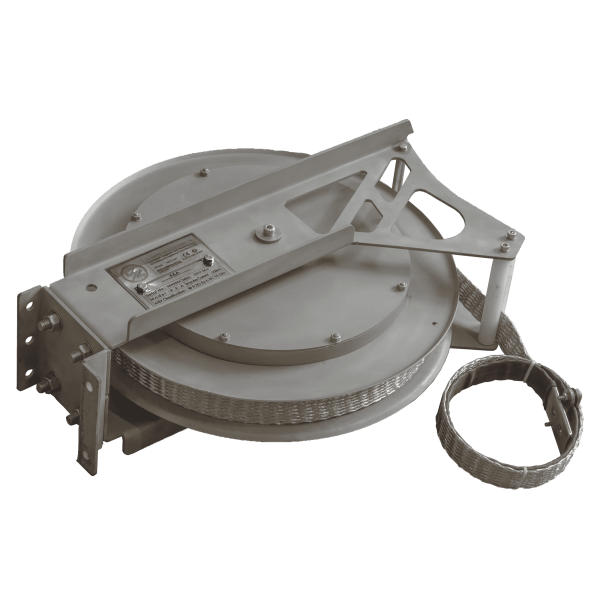

R.E.A تولید شرکت  تجهیزات  سیستم زمین ریسک آتش سوزی یا  انفجار  به  علت  ایجاد  قوس الکتریکی ناشی از برخورد صاعقه به بدنه مخزن دارای سقف شناور یا پیرامون آن را کنترل و به صفر میرساند .

همبندی جداره و درب شناور مخازن جز الزامات استاندارد API545 و NFPA780 میباشد .



بدنه دستگاه فولاد ضد زنگ (Stainless Steel) گرید ۳۰۴ یا ۳۱۶ طبق سفارش .

هادی  همبندی    از  جنس  مس  بافته  شده   قابل  انعطاف  با  پوشش  قلع .

قابلیت نصب با پرمیت گرم یا سرد .

مناسب محیط های قابل اشتعال یا قابل انفجار (EX) .





بهترین جایگزین و ایمن ترین سیستم حفاظت صاعقه و همبندی برای مخازن سقف شناور بجای Bypass Conductor های قدیمی .



طراحی دارای تایید ATEX به شماره  گواهی نامه ECM 21 ATEX 4743 X صادره از ECM ایتالیا .

تست  و  بررسی  شده  طبق  استاندارد  های EN1127-1 ، EN60079-0 ، EN80079-36 ، EN80070-37 .

مارکینگ محصول : EX II 2G Ex h IIC T4 Gb

سایز هادی همبندی : ۳*۴۰ میلیمتر .

مناسب برای مخازن تا ارتقاع ۲۰ متر .

دمای کارکرد : -۲۰ تا +۸۰ درجه سانتی گراد .

مقاومت دستگاه در حالت ۲۰ متری : کمتر از ۰.۰۳ اهم .



توضیحات

هر ساله در سراسر جهان ۱۵ تا ۲۰ حادثه آتش سوزی مخازن سقف شناور ثبت میگردد .

مخازن سقف شناور دارای ضعف شدیدی در مقابل برخورد مستقیم یا غیر مستقیم صاعقه به اجزای مخزن یا محبط پیرامون دارند . دلیل این ضعف وجود فاصله ای هوایی بین درب شناور و بدنه ی مخزن میباشد که در صورت وجود اختلاف پتانسیل بالا بین جداره و سقف شناور احتمال ایجاد قوس الکتریکی در این فاصله هوایی زیاد است . روش های بسیار مبتکرانه ای جهت جلوگیری از وقوع این حادثه در سراسر جهان اجرا میگردد ، از جمله این روش ها استفاده از شانت یا همبندی به روش Bypass Conductor است .

طبق گزارشات API شانت ها در صورتی که مغروق نباشند خود ریسک بالا جرقه زنی را بهمراه دارند ، همچنین Bypass Conductor ها به شکل Ladder یا کابل نیز دارای آمپدانس بالا میباشند ، و شانت های مغروق در مایع نیز امکان سرویس و نگه داری ساده بصورت دوره ای را دارا نیستند ، لذا بهترین راهکار جهت همبندی و حفاظت صاعقه مخازن سقف شناور ، Bypass Conductor های فنری که با نام تجاری R.E.A توسط شرکت تجهیزات سیستم زمین تولید میشود است .
